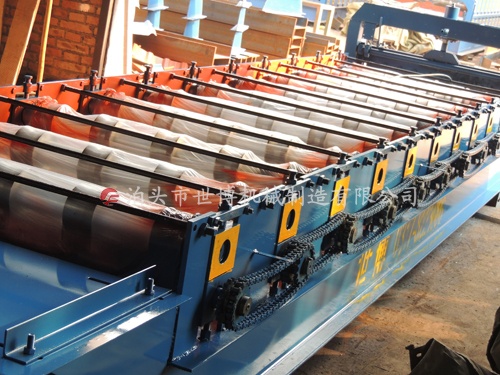

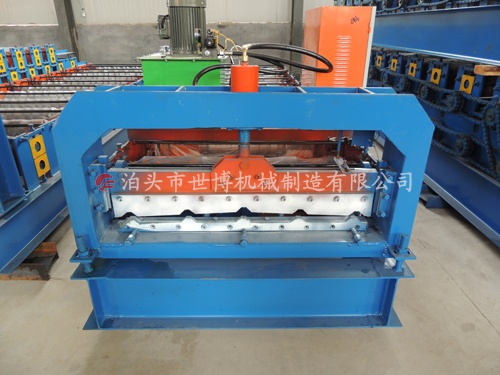

成型主机

 设备生产型号

SB25-210-840

设备外形尺寸

5500mm*1300mm*1000mm

设备总重量

2000 kg以实际尺寸为准

            主机大架构造

型钢焊接

滚压成型排数

11排

成型轴材质

45# 钢

成型轴尺寸

70

成型压辊材质

45# 钢 镀硬铬处理

传动方式

链轮链条传动

           链轮链条规格

6分

设备总功率：

6 KW

设备成型速度

8-10米/分钟

滚压材质厚度

0.3-0.8mm

进料宽度

1000mm

适用范围

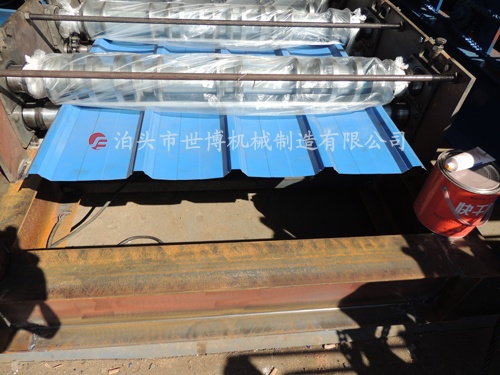

屋面瓦

电脑控制系统

PLC控制电器型号

台湾台达

液晶显示屏

5.7英寸液晶显示屏，包含中英文对照程序

工作原理

采用全自动工业电脑PLC控制系统，准确控制出板尺寸，压板精度，滚压速度

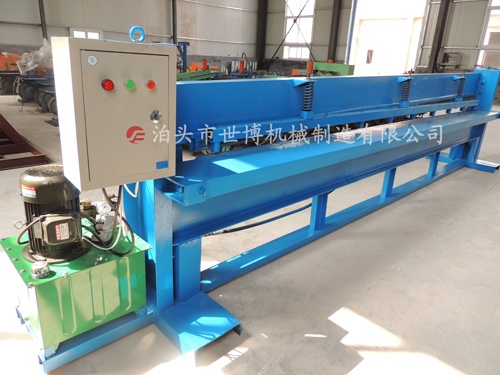

液压剪切系统

剪切模具材料

Cr12 高温淬火处理

液压剪切功率

3 KW

工作原理

采用最新液压剪切系统，利用齿轮油泵工作原理。系统包含液压泵站一台，液压油缸一台，液压油管两根，电磁阀两套。
